PLANO DE CASA Para un terreno de 7.00 x 10.00 Mts. PDF y AutoCAD

Estos archivos en formato PDF, contienen los planos arquitectónicos de diseño, de una casa para un terreno de 7.00 Mts. de frente por 10.00 Mts. de profundidad. Estos planos están configurados, para 3 planchas de medio pliego a Escala 1:50, (70.00 x 50.00 Cms) que podrán ser impresos en un plotter como cualquier otro proyecto arquitectónico para llevar a cabo su construcción y solicitar con ellos las licencias necesarias para esta acción.

Consta de 3 habitaciones, hall de tv, jardín de acceso y jardín interior, garaje, terraza en la habitación principal, baño en la alcoba principal y dos baños auxiliares. Sala, comedor, cocina con barra americana, área de lavado. Todo desarrollado en 2 niveles.

Todos los espacios cuentan con excelente iluminación y ventilación natural.

A continuación, un listado de lo que vas a encontrar en el archivo.

Plano 1 - PLANTAS ARQUITECTÓNICAS - ALICIA PERDOMO

1. PLANTA PRIMER PISO

2. PLANTA SEGUNDO PISO

3. PLANTA DE CUBIERTAS

4. CUADRO DE ÁREAS

Plano 2 - FACHADAS Y CORTES - ALICIA PERDOMO

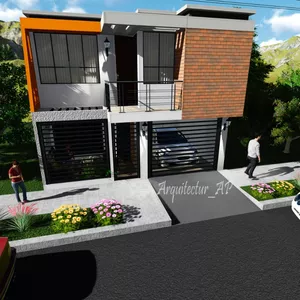

1. FACHADA PRINCIPAL

2. FACHADA POSTERIOR

3. FACHADA LATERAL IZQUIERDA

4. FACHADA LATERAL DERECHA

5. CORTE A – A’

6. CORTE B – B’

7. DETALLE MUEBLE COCINA

8. DETALLE MUEBLE BAÑO

Plano 3 - VOLUMEN AXONOMÉTRICO CON SUGERENCIA DE MATERIALES A UTILIZAR - ALICIA PERDOMO.

El paquete NO contiene planos récord de instalaciones hidráulicas, sanitaria, eléctricas ni estructurales, ya que estas deberán ser diseñadas por un profesional idóneo con la reglamentación exigida en cada país en el que se vaya a desarrollar el proyecto.
