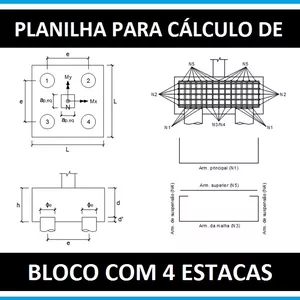

Planilha para cálculo de bloco de fundação com 4 estacas

Planilha desenvolvida pelo engenheiro civil Pedro Henrique Lelis Brito, CREA Nº 3000086627 BA, formado pela Universidade Federal da Bahia. Ela permite dimensionar blocos de fundação com 4 estacas e gera automaticamente o memorial de cálculo em formato PDF, bastando clicar no botão "IMPRIMIR MEMORIAL".

Ela é composta por 3 tabelas: Entrada de dados, Saída de dados e Verificações. As únicas células que devem ser preenchidas pelo usuário são aquelas em branco na Entrada de dados (Demais células bloqueadas).

Após preencher a Entrada de dados, a planilha fornece automaticamente uma série de resultados que são apresentados nas tabelas Saída de dados e Verificações.

• Alguns dos resultados apresentados pela planilha são:

-Carga nas estacas devido a carga axial e momentos fletores transmitidos pelo pilar;

-Área de aço da armadura principal;

-Nº de barras da armadura principal;

-Comprimento de ancoragem das barras;

-Área de aço da armadura de pele;

-Nº de barras da armadura de pele;

-Espaçamento entre as barras da armadura de pele;

-Área de aço da armadura da malha;

-Nº de barras da armadura da malha;

-Espaçamento entre as barras da malha;

-Área de aço da armadura de suspensão;

-Área de aço da armadura superior;

-Nº de barras da armadura superior;

• Algumas das verificações feitas pela planilha são:

-Verifica se a distância entre o eixo das estacas atende as recomendações da literatura técnica especializada;

-Verifica se a altura útil do bloco é suficiente para ancorar as barras do pilar;

-Verifica se o ângulo das bielas comprimidas de concreto em relação a horizontal está dentro do limite recomendado (Isso é feito indiretamente através dos valores mínimo e máximo da altura útil do bloco);

-Verifica se o comprimento de ancoragem necessário da armadura principal é menor ou igual ao comprimento disponível para fazer a ancoragem;

-Verifica a segurança das bielas comprimidas de concreto quanto ao esmagamento;

-Verifica se as estacas resistem a carga atuante.
