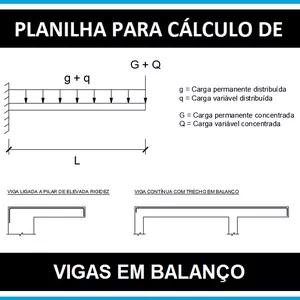

Planilha para cálculo de viga em balanço

Planilha desenvolvida pelo engenheiro civil Pedro Henrique Lelis Brito, CREA Nº 3000086627 BA, formado pela Universidade Federal da Bahia. Ela permite dimensionar vigas em balanço e gera automaticamente o memorial de cálculo em formato PDF, bastando clicar no botão "IMPRIMIR MEMORIAL".

Ela é composta por 3 tabelas: Entrada de dados, Saída de dados e Verificações. As únicas células que devem ser preenchidas pelo usuário são aquelas em branco na Entrada de dados (Demais células bloqueadas).

Após preencher a Entrada de dados, a planilha fornece automaticamente uma série de resultados que são apresentados nas tabelas Saída de dados e Verificações.

• Alguns dos resultados apresentados na Saída de dados são:

-Peso próprio da viga;

-Carga total distribuída e concentrada;

-Momento fletor e esforço cortante máximo;

-Área de aço da armadura superior (Negativa);

-Área de aço da armadura inferior (Construtiva);

-Área de aço mínima;

-Quantidade de barras de aço da armadura negativa e construtiva;

-Área de aço da armadura de pele;

-Quantidade de barras de aço da armadura de pele;

-Área de aço da armadura transversal (Estribos);

-Área de aço mínima da armadura transversal;

-Espaçamento entre estribos;

-Valor da decalagem do diagrama de momentos fletores;

-Comprimento de ancoragem básico e necessário;

• Algumas das verificações feitas pela planilha são:

-Verifica a estabilidade lateral da viga (Item 15.10 da NBR 6118:2014);

-Verifica se a área de aço das armaduras longitudinais não ultrapassa o valor máximo (Item 17.3.5.2.4 da NBR 6118:2014);

-Verifica a segurança contra a ruptura das diagonais comprimidas de concreto (Item 17.4.2.1 da NBR 6118:2014);

-Verifica se a flecha máxima não ultrapassa a flecha admissível;

-Verifica se a largura da viga não ultrapassa os limites prescritos pela NBR 6118:2014;

-Verifica o espaçamento longitudinal e transversal dos estribos (Item 18.3.3.2 da NBR 6118:2014);

-Verifica se a razão x/d é menor ou igual a 0,45 (Garantia da ductilidade)
