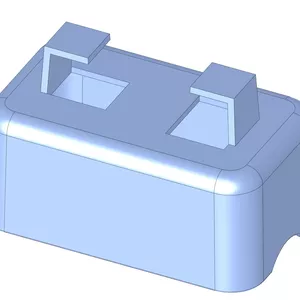

QUICKSPLIT BÁSICO CIMATRON MOLDE

Repartição de cavidades no módulo quickplit do Cimatron.

Ideal para futuros projetistas de moldes de injeção que estão no início do aprendizado no ramo.

O que o treinamento incluí:

-1 Vídeo explcativo do passo a passo da descrição logo abaixo;

-1 vídeo extra;

- Modelamentos em *parasolid (x_t) dos produtos utilizados no treinamento para que possa importar na sua versão do cimatron.

Metodologia ensinada:

-Importar modelamento do produto ou modelar o produto;

-Produto definido e aprovado;

-Aplica-se a escala para expandir o produto, esta escala é definina pelo fator de

contração de cada termoplástico;

-Salva-se o arquivo como ESCALA (NOME PRODUTO);

-Salva-se novamente o arquivo como QUICKSPLIT (NOME PRODUTO);

-Fazer análise de inclinação, para saber-se onde serão as linhas de partição de molde;

-Inicia-se o parting/quicksplit, que consiste em separar as superfícies do produto que

fazem parte da cavidade superior e inferior do molde;

-Em moldes mais complexos, além de separar cavidades, podem haver gavetas

também, o quicksplit também é aplicados à elas;

-Definido o lado do molde que cada superfície pertence;

-Deve-se criar as superfícies de partição e superfícies de fechamento do molde (se

haver, em alguns casos não há superfície de fechamento);

-Então, devemos definir para que lado estas superfícies pertencem também,

geralmente elas pertencem aos dois lados (cavidade inferior e superior, no caso de

moldes simples);

-Então salva-se o arquivo e pode-se fechá-lo;

-Abre-se a montagem do porta molde;

-Adiciona-se o arquivo QUICKSPLIT;

-Corta-se o bloco cavidade inferior através do quicksplit;

-Corta-se o bloco cavidade superior através do quicksplit;

Obrigado!
