AULA PRÁTICA 1 Controle e Automação de Processos Industriais

A Aula Prática – Controle e Automação de Processos Industriais é uma atividade acadêmica elaborada para estudantes do curso de Engenharia Mecânica das instituições Anhanguera e Unopar. Este trabalho registra e organiza os aprendizados adquiridos em práticas laboratoriais e simulações, com o objetivo de aplicar conceitos de automação e controle de processos industriais em situações reais e simuladas.

Roteiro Aula Prática

Controle e Automação de Processos Industriais

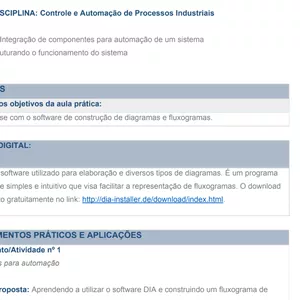

ROTEIRO DE AULA PRÁTICA 1

NOME DA DISCIPLINA: Controle e Automação de Processos Industriais Unidade: 3 – Integração de componentes para automação de um sistema

Aula: 2 – Estruturando o funcionamento do sistema

OBJETIVOS

Definição dos objetivos da aula prática:

Familiarizar-se com o software de construção de diagramas e fluxogramas.

SOLUÇÃO DIGITAL:

DIA

O DIA é um software utilizado para elaboração e diversos tipos de diagramas. É um programa relativamente simples e intuitivo que visa facilitar a representação de fluxogramas. O download pode ser feito gratuitamente no link: http://dia-installer.de/download/index.html.

PROCEDIMENTOS PRÁTICOS E APLICAÇÕES

Procedimento/Atividade nº 1

Fluxogramas para automação

Atividade proposta: Aprendendo a utilizar o software DIA e construindo um fluxograma de automação de um processo.
