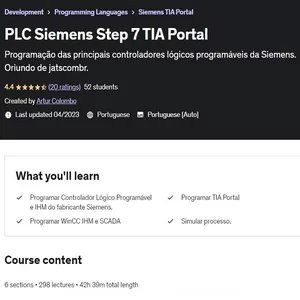

PLC Siemens Step 7 TIA Portal

Programação das principais controladores lógicos programáveis da Siemens. Objetivos: Programar PLC Siemens com o software Siemens TIA Portal; Conhecer e programar com as linguagens de programação Ladder Diagram (LD), Statement List (STL), Structured Control Language (SCL) e Graph; Desenvolver sistemas de monitoramento de IHM com o WinCC;- Configurar redes Ethernet/Profinet, Profibus-DP e Profibus-PA; Programação dos projetos Reator, Descaroçador de Algodão, Caldeira, Armazém de Grãos, Cortadeira, Recravadeira e Estufa.

Conteúdo

Controlador Lógico Programável CLP. Instalação e ambiente do TIA Portal. Configuração de hardware (famílias S7-1200, S7-1500, S7-300, S7-400). Configuração de redes Ethernet/Profinet, Profibus-DP e Profibus-PA.

Linguagens de Programação Ladder, Statement List (STL) e Strutured Control Language (SCL). Linguagem de Programação GRAPH (programação sequencial). Válvulas on-off e de controle, motores, transmissores, controlador PID. Simulação com S7-PLCSIM. WinCC Unified (Web).

Desenvolvimento dos Projetos Reator, Descaroçador de Algodão (LAD, STL e SCL) e Caldeira. Drives Simocode (partida direta), Soft Starter Sirius e Micromaster (inversor de frequência). Comunicação com transmissores e posicionadores Smar.

Configuração de HMI. Confecção e dinamização de telas de operação. Web server.

Conceitos de Segurança, Projeto Safety. Simulação com PLCSIM e Interface Homem Máquina (IHM).

Safety Administration Editor. Estrutura do programa Safety. F-Runtime Groups.

Funções Safety: Parada de emergência, Porta de Segurança, Acionamento Two-Hand, Entradas digitais redundantes, Monitoramento de Feedback, Silenciamento Muting.

Funções Safety: Parada de emergência, Porta de Segurança, Acionamento Two-Hand, Entradas digitais redundantes, Monitoramento de Feedback, Silenciamento Muting.
