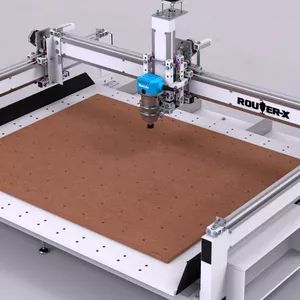

Projeto Router-X ( parte 1 mecânico )

Venha aprender como fazer a mecânica CNC Router de baixo custo usando apenas tubos de alumínio os mesmos usados para produzir portas e janelas vendidos em serralherias, obtenha guias lineares e carrinhos de precisão usando rolamentos de skate, parafusos e porcas que podem ser comprados em qualquer lugar, trabalhe com ferramentas simples como furadeira elétrica, chaves de aperto e serra de arco, todas de fácil acesso. O projeto é totalmente ilustrado com textos, diagramas em 3D e vídeos explicativos com mais de 6 horas de duração, arquivos com os gabaritos das listas de medidas dos perfis de alumínio, porcas e parafusos para serem impressos em impressoras no tamanho padrão A4, para que você poça comprar todas as peças parafusos. Escolha entre três tamanhos diferentes de área útil em milímetros ( cada 10MM corresponde a 1 CM) na qual se adequa melhor para você.

Pequena : Tamanho físico da maquina = L 1000 C 800 A 750 mm

Área útil de trabalho (eixos) X 600 Y 400 Z 100 mm

Média : Tamanho físico da maquina = L 1100 C1000 A 750 mm

Área útil de trabalho (eixos) X 800 Y 600 Z 100 mm

Grande : Tamanho físico da maquina = L 1400 C1100 A 750 mm

Área útil de trabalho (eixos) X 1000 Y 800 Z 100 mm

Todas as medidas podem se trabalhar com materiais não ferrosos com espessura de até 45 mm.

Sistema de tração: Motores de passo nema 23, correias nos eixos X, Y e fuso trapezoidal no eixo Z.

Resolução: 80 mm/m eixos X ,Y 50mm/m eixo z

Velocidade 8000 mm/m eixos X,Y e 3000mm/m eixo Z.

Mesa com fixação por grampos que pode ser usado sistema de aspiração de resíduos fixo evitando que o ambiente fique sujo com pequenas partículas de poeira gerados na usinagem.

Atenção !

Antes de comprar verifique na sua cidade se ela dispõe desses dois principais tubos retangulares de alumio nas medidas 38,10X76,20 e 19X19mm na espessura mínima de 1,5mm
